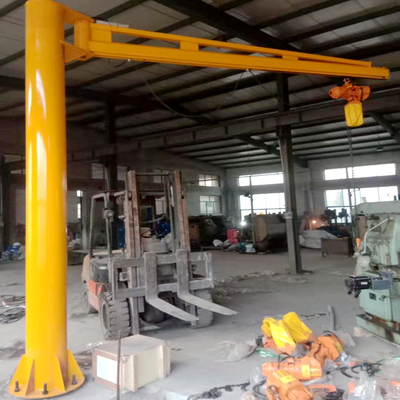

加工用小型悬臂吊手动旋转

1. 悬臂吊属于轻型工作强度起重机，由立柱，回转臂回转驱动装置及电动葫芦组成，具有自重轻，跨度大，起重量大，经济耐用。机械效率高，安装、使用、维修方便，成本较低。

2. 悬臂吊立柱采用圆管制造，两端分别焊接底板和旋转轴，上部安装腰圈轨道。底板通过化学螺栓与混凝土地面连接固定，保证悬臂吊的稳定性。旋转轴上开有通孔，实现电缆从立柱内部隐蔽穿线。旋转轴上可安装360°集电器， 使悬臂能够实现n×360°旋转。腰圈轨道用于悬臂吊旋转，轨道上有若干通孔，用于安装旋转限位挡块，可以实现 0-360°角度限制。

3. 悬臂吊悬臂采用工字钢和H 型钢制作，能适用各种环链葫芦的安装和运行。两端安装可移动式止挡，保证葫芦在特定的行程内工作。

4. 悬臂吊支架采用矩形管和钢板焊接，用于支撑悬臂。采用三角形支撑，力学结构优越，自重轻，安全级别高。支架下方安装有两只旋转车轮，车轮踏面贴合在腰圈轨道上，结构稳定，其中一只为主动车轮，可通过轻型蜗轮蜗杆减速电机驱动主动车轮，实现悬臂吊的电动旋转。

5. 悬臂吊回转装置采用圆管作为壳体，内部安装调心滚子轴承，可实现悬臂自由转动，由于调心滚子轴承自身的性能，即使腰圈与立柱的同心度略有偏差，也能保证悬臂吊安全正常使用。

6. 悬臂吊悬臂上可安装C 型轨道，用于安装电动葫芦的供电线缆，外观紧凑美观，适用性高。

二. 开箱检查

1. 悬臂吊在出厂前均已装配联调完毕，为方便运输，将起重机分解成零部件打包装箱，运输到安装现场，再由用户安排有经验的专业安装队或熟练的机械安装钳工小组在现场安装。安装前，开箱检查，对照装箱清单，检查有没有缺失或损坏的零部件。

2. 产品在不断改进中，部分零件若与本说明书不符，以实物为准。
