1、金属部分

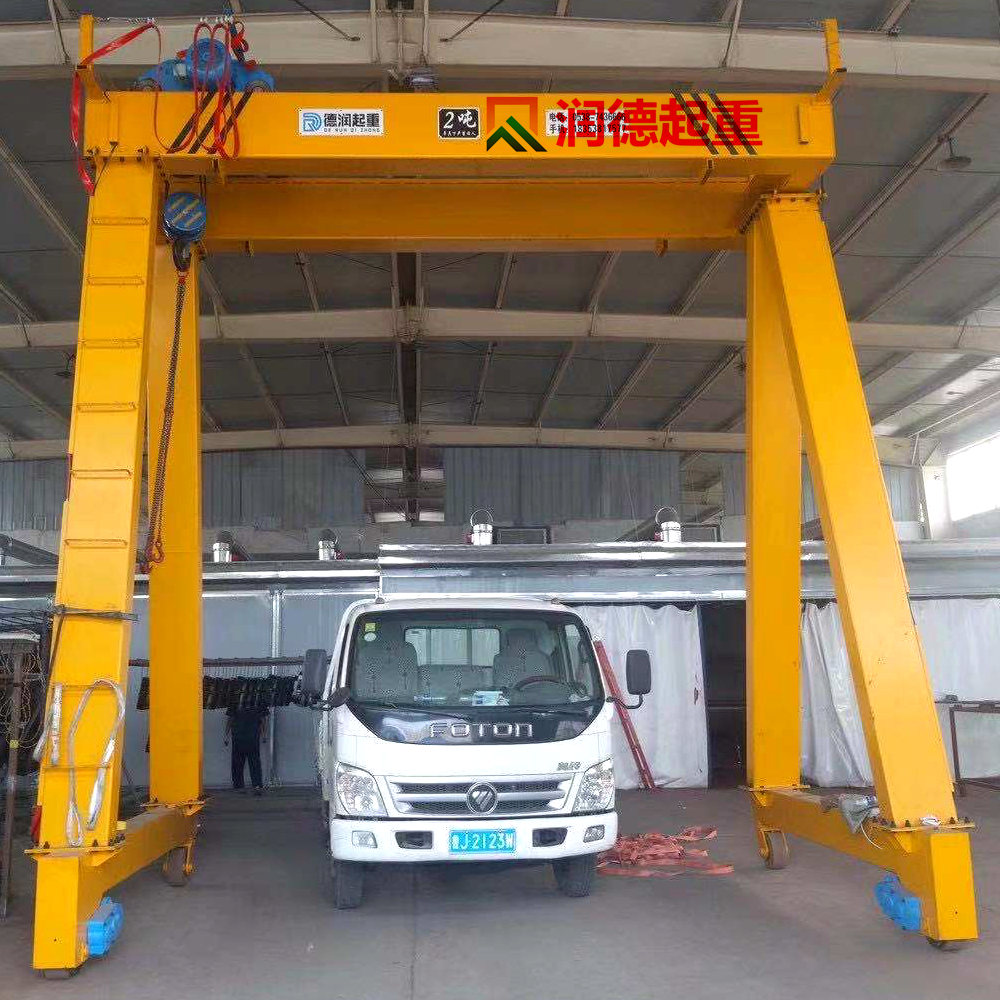

    本电动葫芦门式起重机主要由主梁、支腿和下横梁组成，其中主梁和下横梁由四块钢板焊接而成的箱形结构，支腿也是由四块钢板焊接而成的箱形结构组成；电动葫芦直接行走在主梁的工字钢下翼缘板下，为了贮存运输方便，主梁、支腿和下横梁之间用M20螺栓连接成为一体。

2、环链电动葫芦

    电动葫芦可起升重物，并沿主梁纵向移动，其结构特点，详见有关电动葫芦说明书。

    3、运行机构

本产品是采用分别驱动形式，驱制动靠欧式减速机驱动，车轮结构为钢包胶(ZG45#加聚氨酯包胶)，被动车轮为万向车轮，方便移动时转向。

驱动系统采用马达、减速、制动一体的三合一结构。使得驱动结构更加紧凑，传动效率进一步提高，相比传统的皮带加减速器维护更简便。

4、电器设备

    本产品所用运行为变频调速电机，采用变频调速控制在保证启动力矩不变的前提下可以减轻运行式货物的晃动使运行平稳，设有电器控制，电动葫芦及整套起重机均设有安全装置，如起升限位开关，终点限位开关等。

4、行走轮安装

本设备采用行走轮箱安装于主梁侧面。行走轮箱采用轴承角箱，使得轮箱的安装和维护更为简便。只要将角箱螺栓松掉拿掉便可拆下行走车轮。同时给设备节省了空间高度，增加了设备运行的平稳性，使外形更为美观。

5、驱动系统和行走机构

驱动装置和行走机构要求采用三合一产品，，在提高传动性能的同时大大简化了装配工艺；特别是在更换如轴承、车轮等磨损部件时，大大简化了减速机、传动轴及车轮的拆卸与再装配，解决了行走驱动机构的检修和维护工作的简易性要求。

6、控制系统

控制系统控制电路、遥控装置、安全保护系统等构成。控制系统主要采用变频器控制，可实现以下功能：

通过变频器实现电机的低速启动，平稳行走，减速停车。使运行平稳无冲击。

安全保护系统设有超载限位保护、短路保护、电机超负荷过载保护、遇障碍停车等功能。

设备的两端还设有声光报警器，在电平车运行时发出声、光报警。
