KBK墙壁式悬臂吊

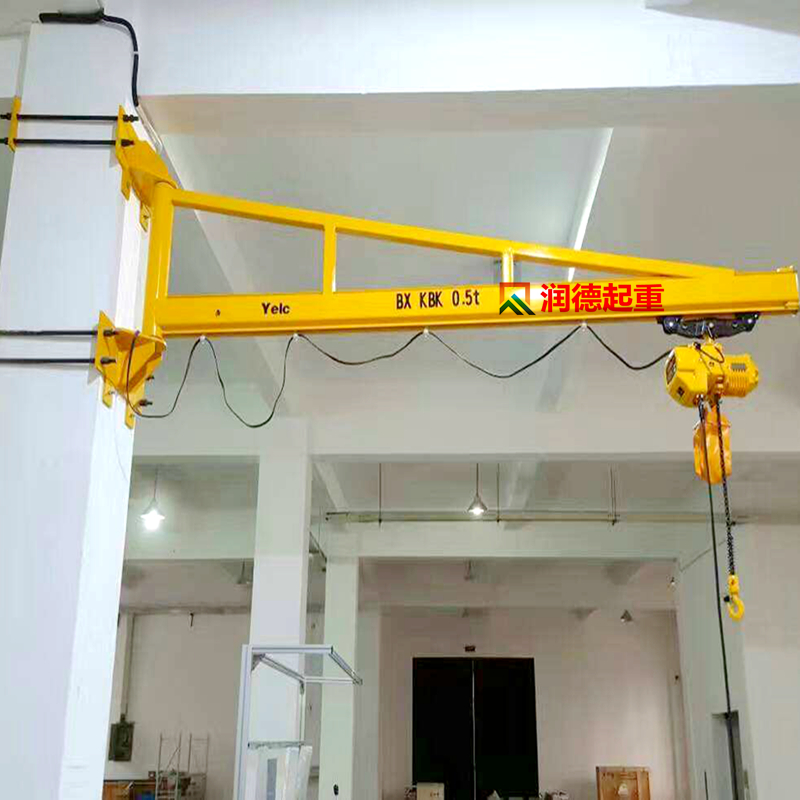

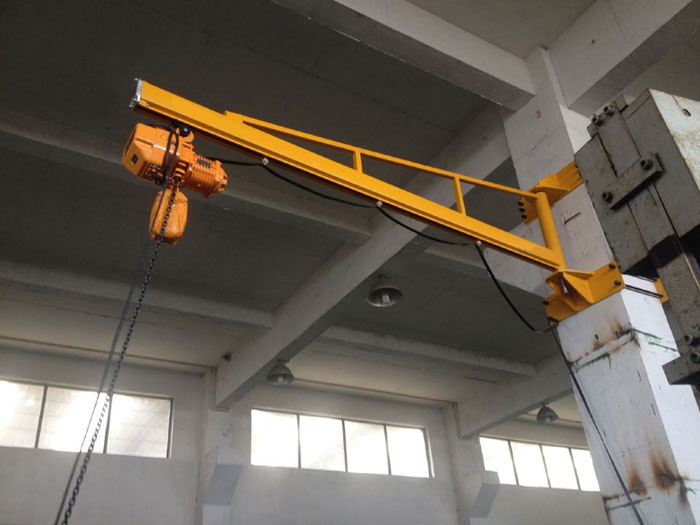

   墙壁式旋臂起重机（墙壁吊）由支架、旋臂装置及环链电动葫芦等组成。悬臂固定在墙壁或水泥柱上，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在悬臂轨道上，用于起吊重物。

结构及操作

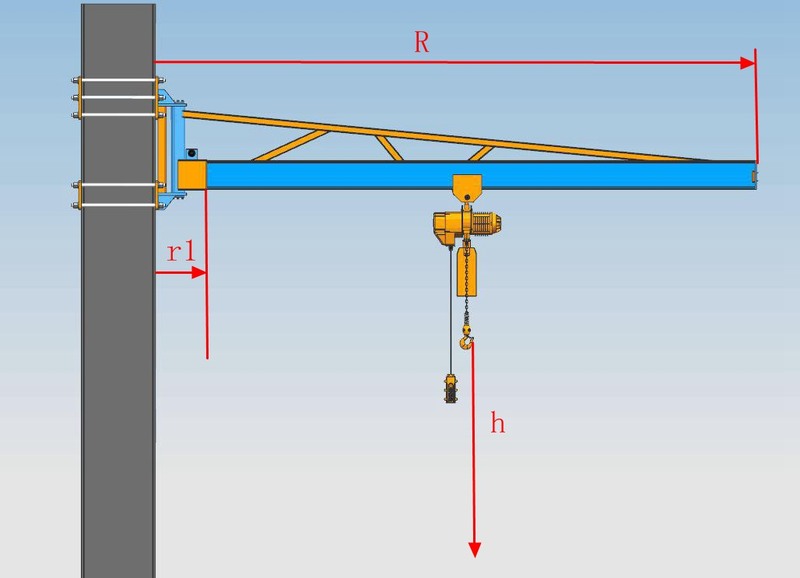

本机主要由1、悬臂；2、回转装置；3、环链电动葫芦组成。
环链电动葫芦有起重和在横梁上往复运行的功能。
悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
电器部分见附图：电气原理几电气接线图。电器控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。

注意：
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。
