1t电动抓斗起重机性能参数
1、起重量： 1 t
2、跨 度： 0m
3、起升高度： 6m
4、工作级别： A3
5、额定工作速度
小车运行：20m/min
起升速度： 8m/min
7、电动机
小车运行： ZDY21-4/2×0.8KW 防爆电机
起 升： ZD32-4/3KW 防爆电机
8、电动葫芦: CD1t-9m 2台
9、电源种类：三相四线制 380V 50HZ
10、环境温度：-25℃~+40℃
起重机主要配置明细表
序号 | 产品名称 | 生产厂家 | 备注 |
1 | 电动机 | 远东防爆电机有限公司 |
|
2 | 减速机 | 江阴市起重运输机械有限公司 |
|
3 | 电动葫芦 | 山东润德 |
|
4 | 电器 | 正泰 |
|
5 | 电线电缆 | 阳谷电缆厂 |
|
6 | 钢材 | Q235B |
|
7 | 遥控器 | 台湾禹鼎 |
|
8 | 抓斗 | 双绳抓斗 |
|
机构部分
1、起升机构及葫芦运行机构
采用CD型电动葫芦，提升速度为8m/min,运行速度为20m/min.
2、大车运行机构
运行结构采用分别驱动形式，驱制动依靠软驱动制动电动机实现，传动为一开一闭式齿轮传动，采用车轮、LDA型减速机。车轮为定轴式结构。
电气部分
1、地面无线操作。
2、升降设置限位开关，运行到极限位置时，即可断开控制回路。
3、无线遥控采用10按键，1#升 1#降 2# 升 2# 降 东 西
同升 同降
4、供电
起重机供电电源为三相交流380V，50HZ；大车馈电采用移动电缆供电。

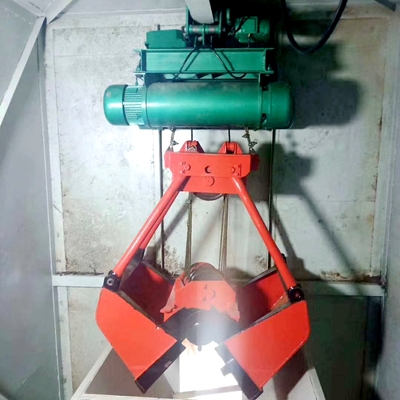

5、双绳抓斗主要与具有两组起升卷筒的桥式或门式起重配套使用，抓取各类松散的堆积物，进行装车、卸车、转堆加料等作业。
6、双绳抓斗由撑杆、颚板及横梁组成。双绳抓斗的取料动作依靠起重机上的起升卷筒与开闭卷筒控制，起升卷筒上缠绕的钢丝绳端部固定在抓斗头部的楔壳上，楔壳与抓斗头部铰接，起升卷筒转动时钢丝绳通过楔壳带动抓斗上升与下降；开闭卷筒上缠绕的两根钢丝绳通过导轮缠绕在抓斗头部与横梁的滑轮之间，控制抓斗的开闭。取料时，抓斗以张开的状态下降到料堆上（此时开闭卷筒不动），系那个起升方向开动开闭卷筒（起升绳不动），在抓斗自重作用下，抓斗颚板挖入物料，抓斗完全闭合后，同时开动起升卷筒与开闭卷筒，将满载抓斗提升到一定高度，开动起重机把抓斗移动到卸料位置，向下降方向开动开闭卷筒（起升卷筒不动），抓斗开张卸料。在桥式行车上，分别配有两组双排绳圈筒，每组圈筒引出两组钢丝绳，其中一组两根钢丝绳分别捆扎在抓斗平衡架两端的斜壳或（吊绳环与捆绳轮）上，作支持钢绳用。另一组两根作开闭钢绳用，他们分别经过档绳轮，头部滑轮，下横梁滑轮成滑轮组，起着抓斗的开闭作用。
